Методика проверки трансформаторов


Способ 1

Частотный диапазон "прогонки":

Трансформаторов питания НЧ: 40 — 60 Гц.
Трансформаторов питания импульсного блока питания: 8 — 40 кГц.
Трансформаторов разделительных, ТДКС: 13 — 17 кГц.
Трансформаторов разделительных, ТДКС мониторов (для ПЭВМ):
CGA: 13— 17 кГц.
EGA: 13—25 кГц.
VGA: 25 — 50 кГц.

Если взять импульсный трансформатор питания, например разделительный трансформатор строчной развертки, подключить его согласно рис. 1, подать на I обмотку U=5…10В f=l0…100 кГц синусоиду через С=0,1…1,0 мкф, то на II обмотке с помощью осциллографа наблюдаем форму выходного напряжения.

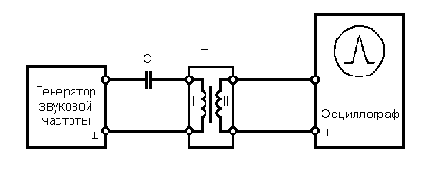

Рис. 1. Схема подключения для способа 1

"Прогнав" на частотах от 10 кГц до 100 кГц генератор ЗЧ, нужно, чтобы на каком-то участке Вы получили чистую синусоиду (рис. 2. слева) без выбросов и "горбов" (рис. 2. в центре). Наличие эпюр во всем диапазоне (рис. 2. справа) говорит о межвитковых замыканиях в обмотках и т.д. и т.п. Данная методика с определенной степенью вероятности позволяет отбраковывать трансформаторы питания, различные разделительные трансформаторы, частично строчные трансформаторы. Важно лишь подобрать частотный диапазон.

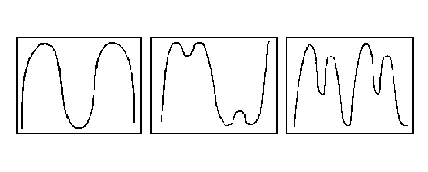

Рис. 2. Формы наблюдаемых сигналов

Способ 2

Необходимое оборудование:

Генератор НЧ.
Осциллограф.

Принцип работы:

Принцип работы основан на явлении резонанса. Увеличение (от 2-х раз и выше) амплитуды колебаний с генератора НЧ указывает, что частота внешнего генератора соответствует частоте внутренних колебаний LC-контура.

Для проверки закоротите обмотку II трансформатора. Колебания в контуре LC исчезнут. Из этого следует, что короткозамкнутые витки срывают резонансные явления в LC контуре, чего мы и добивались. Наличие короткозамкнутых витков в катушке также приведет к невозможности наблюдать резонансные явления в LC контуре.

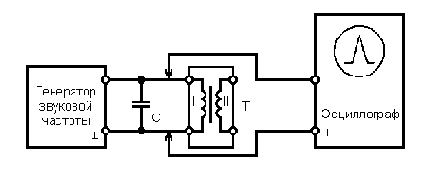

Рис. 3. Схема подключения для способа 2

Добавим, что для проверки импульсных трансформаторов блоков питания конденсатор С имел номинал 0,01 мкф — 1 мкФ, Частота генерации подбирается опытным путем.

Способ 3.

Необходимое оборудование:

Генератор НЧ.
Осциллограф.

Принцип работы:

Принцип работы тот же, что и во втором случае, только используется вариант последовательного колебательного контура.

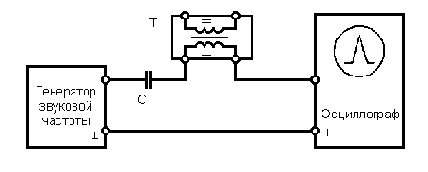

Рис. 4. Схема подключения для способа 3

Отсутствие (срыв) колебаний (достаточно резкий) при изменении частоты генератора НЧ указывает на резонанс контура LC. Все остальное, как и во втором способе, не приводит к резкому срыву колебаний на контрольном устройстве (осциллограф, милливольтметр переменного тока).
