Частотометр, измеритель ёмкости и индуктивности – FCL meter (2)



Программирование и настройка


Включать прибор с установленным, но незапрограммированым микроконтроллером не рекомендуется!!!

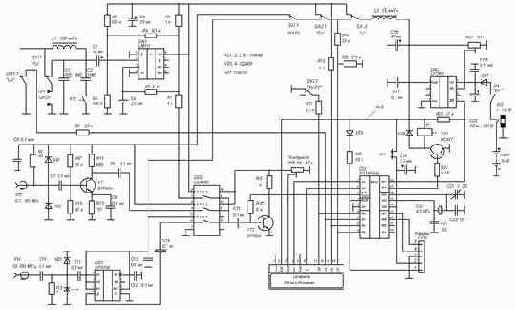

Начинать сборку прибора необходимо с установки элементов стабилизатора напряжения и установки подстроечным резистором R22 напряжения 5.0 вольт на выводе 1 микросхемы DA2. После этого можно устанавливать все остальные элементы кроме DD3 и индикатора. Ток потребления не должен превышать 10-15 мА при различных положениях SA1-SA3.

Для программирования микроконтроллера можно воспользоваться разъёмом ISCP. На время программирования перемычка XF1 удаляется (конструкция разъёма иного не допускает). Для программирования рекомендуется использовать некоммерческую программу IC-Prog , последнюю версию которой можно бесплатно загрузить с www.ic-prog.com (около 600 кбайт). В установках программатора (F3) необходимо выбрать JDM Programmer, убрать все птички в разделе Communication и выбрать порт, к которому подключен программатор.

Прежде чем загрузить в программу одну из прошивок FCL2x8.hex или FCL2x16.hex, необходимо выбрать тип микроконтроллера – PIC16F84A, остальные флаги автоматически установятся после открытия файла прошивки и изменять их нежелательно. При программировании важно, чтобы общий провод компьютера не имел контакта с общим проводом программируемого устройства, иначе данные не запишутся.

Усилитель-формирователь и измерительный генератор в настройке не нуждаются. Для достижения максимальной чувствительности можно подобрать резисторы R9 и R14.

Дальнейшая настройка прибора проводится с установленными DD3 и LCD в следующем порядке:
1. Ток потребления не должен превышать 20 мА в любом режиме (кроме момента срабатывания реле).
2. Резистором R16 устанавливается желаемая контрастность изображения.
3. В режиме частотометра F1 конденсатором С22 добиваются правильных показаний по промышленному частотометру или иным способом. Возможно использование в качестве эталонных источников частоты гибридных кварцевых генераторов от радио и сотовых телефонов (12,8МГц, 14,85Мгц и пр.) или, в крайнем случае, компьютерные 14,318МГц и др.
Расположение выводов питания (5 или 3 вольт) у модулей стандартное для цифровых микросхем (7– минус и 14–плюс), сигнал снимается вывода 8. Если настройка происходит при крайнем положении ротора, то придётся подобрать и ёмкость C23.
4. Далее необходимо зайти в режим установки констант (см. ниже в разделе ”Работа с прибором”). Константа X1 устанавливается численно равной ёмкости конденсатора С2 в пикофарадах. Константа X2 равна 1.000 и может быть скорректирована позже при настройке измерителя индуктивности.
5. Для дальнейшей настройки необходимо иметь набор (1-3 штуки) конденсаторов и индуктивностей с известными значениями (желательна точность лучше 1%). Самокалибровка прибора должна проходить с учётом конструктивной ёмкости зажимов (см. ниже описание вариантов самокалибровки).
6. В режиме измерения ёмкости отмеряем известную ёмкость, далее номинал конденсатора делим на показания прибора, это значение будет использовано для корректировки константы X1. Можно повторить эту операцию с другими конденсаторами и найти среднее арифметическое отношений их номиналов к показаниям. Новое значение константы X1 равно произведению найденного выше коэффициента на “старое” её значение. Это значение необходимо записать до перехода к следующему пункту.
7. В режиме измерения индуктивности аналогично находим отношение номинала к показаниям. Найденное отношение будет новой константой X2 и записывается в EEPROM аналогично X1. Для настройки желательно использовать индуктивности от 1 до 100 мкГн (лучше несколько из этого диапазона и найти среднее значение). Если имеется катушка с индуктивностью в несколько десятков-сотен миллигенри с известными значениями индуктивности и собственной ёмкости, то можно проверить работу режима двойной калибровки. Показания собственной ёмкости, как правило, несколько занижены (см. выше).

На этом настройку прибора можно считать завершённой.
