Sim-card reader/writer

Данный программатор позволяет не только сканировать сим карты, в которых используется алгоритм закрытия COMP128v1, но и прошивать мультисим карты т.е. менять их прошивку.

Программатор поддерживает 5 скоростей сканирования 0.895МГц; 1.79МГц; 3.57МГц; 7.14МГц и 14.28МГц.

Сканируются практически все Sim карты ВСЕХ GSM операторов мира, кроме карт Мегафон Сибирь (Новосибирск), новых карт TELE2, D2 и новых карт Московского и Питерского Мегафона. Сим карты Московского Мегафона копируются только в том, случае если они старого образца (белые, без логотипа), выпущенные до 29.04.2002г.

Sim карты BeeLine и МТС сканируются все без исключения.

После сканирования полученные данные помещаются в Мультисим карту.

Программатор, как и обычный Сим сканер, позволяет читать информацию с Сим карты и читать/изменять данные на Мультисим карте. Позволяет находить необходимые данные (коды Ki и IMSI) для добавления Ваших сим карт в Мультисим карту.

Комплектация:

  • Программатор - 1 шт.
  • Кабель для СОМ порта - 1 шт.
  • USB кабель - 1 шт.
  • Инструкция по эксплуатации и настройке - 1 шт.


  • CD-диск c программным обеспечением - 1 шт.

Программатор может работать в 2-х режимах:

1. Sim Reader (PHOENIX) - режим, предназначенный для чтения/записи GSM SIM CARDS, и записи в память EEPROM внутри Мультисим карты (PHOENIX / SMART MOUSE Mode).

Положение перемычек в режиме Sim Reader:

 - Sim Clock - в положении 0.895, 1.79, 3.579, 7.159 или 14.318 MHZ (чем выше частота, тем быстрее идет процесс сканирования сим карт).

- Sim Reset - в положении High Reset или Low Reset (зависит от настроек программ).

- Sim Data - в положении Sim Reader.

2. Program Pic (JDM) - режим, предназначенный для программирования памяти FLASH / EEPROM процессора PIC внутри мультисим карты (JDM Mode).

Положение перемычек в режиме Program Pic - все 3 перемычки нужно переставить в положение Program Pic.

Особенности

- Совместим с программаторами PHOENIX / SMART MOUSE / DEJAN SIM SCAN / JDM.


- Может считывать из GSM SIM CARDS коды IMSI, KI и записывать их затем в мультисим карту.

- Может считывать и записывать Записную Книжку (хранящуюся на сим-карте) и некоторые другие параметры GSM SIM CARDS.

- Можно делать полную копию вашей сим-карты (full back-up) для сохранения важной информации в случае утери основной сим-карты.

- Возможность программирования процессора PIC внутри мультисим карты (JDM Mode).

- Возможность использовать различные частоты (14.318 Mhz, 7.159 Mhz, 3.579 Mhz, 1.79 Mhz, 0.895 Mhz) для чтения SIM CARDS.

- Встроенный преобразователь 5 на 13В для программирования PIC.

- Светодиодная индикация подачи питания POWER

- Светодиодная индикация передачи данных SIM DATA

www.ikpult.ru

- Светодиодная индикация состояния SIM RESET, в режиме программирования PIC - индикация присутствия напряжения 13В на входе MCLR процессора PIC.

-         Возможность подключения внешнего SIM держателя.

Инструкция по применению

- Подключите Программатор Sim-card reader/writer к СОМ и USB портам компьютера.

- USB порт нужен только для питания Программатора - должна загореться лампочка Power.

- Установите перемычки в зависимости от нужного режима.

Примечание

Законодательство некоторых стран запрещает создание и/или использование клонов GSM Sim карт и/или Sat-TV card (читайте законы!).

Используйте это устройство очень осторожно, так как Вы можете испортить свою Sim карту.

Full back-up (полное сохранение) возможно только на карточках A3A8 COMP128V1

Full back-up (полное сохранение) невозможно на новых карточках которые используют алгоритм COMP128V2 кодировки KI ключа.

Большинство сим карт выпущенных после 2001г (COMP128V1) имеют ограничение на число попыток обращений к ним до 65536 раз. Если число обращений к ним превысило эту величину, то сим карта блокируется и восстановить ее будет невозможно, поэтому при сканировании Sim карты не допускайте превышения этой величины, желательно при сканировать расходовать не более 50000-55000 обращений, некоторые старые Sim карты могут заблокироваться при меньшем количестве обращений т.к.


часть обращений расходуется при ее эксплуатации на регистрацию в сети и разные сервисы. По статистике в среднем на сканирование Sim карты расходуется примерно 15000-30000 обращений, бывает сканируется за 1000 обращений или 58000, но это очень редко.

Не допускайте сканирования Sim карты более 1-2 раз во избежание ее блокировки!!!

Используя это устройство нельзя вычислить PIN или PUK коды карточки! Если Вы их забыли, то обращайтесь к Вашему сотовому оператору.

Полное время вычисления IMSI и KI кодов занимает иногда более 2-х часов, поэтому никогда не оставляйте Sim карту без присмотра на длительное время, для исключения ее несанкционированного копирования!

Программы, с которыми может работать Программатор Sim-card reader/writer:

Режим Sim Reader (Phoenix):

  • Sim Scan v2.01 by Dejan Kaljevic: SIM SCAN - это программа, которая позволяет анализировать вашу GSM Sim smart card. С помощью этой программы Вы сможете анализировать: ATR, CLA+INS, FILES, Key. Так же, Вы сможете вычислить и записать IMSI и Ki в GSM a38 SIM Gold Card (PIC 16f84 & EEPROM 24c16). Вычисление Ki работает так же и на новых Sim картах 2000-2002г. с цифровым алгоритмом COMP128-1.
  • Cardinal Software - позволяет считывать/записывать записную книжку из Sim карты, изменять PIN коды, читать служебную информацию из сим карты, вычислять IMSI и Ki (плохо работает на новых SIM картах с алгоритмом COMP128-1).
  • FKi2 v2.1. - программа для вычисления IMSI и KI.
  • WinPhoenix v1.06 - позволяет записывать EEPROM 24C16 внутри мультисим карты (Gold Card). Для работы с этой программой нужен файл loader.hex.
www.ikpult.ru

Режим Program Pic (JDM):

  • PonyProg2000 ver 2.05a beta - позволяет программировать процессор PIC внутри мультисим карты. Программа работает под WINDOWS 95,98. Для установки выберите Setup/Interface Setup. Далее нужно выбрать SI Prog I/O и тот СОМ-порт, через который Вы будете работать. При необходимости выберите:
Select Polarity of the Control lines: Invert D-OUT - ON, Invert D-IN - OFF, Invert SCKL - OFF,



Invert RESET - OFF.

Для режимов Sim Reader & Program Pic:

  • IC PROG ver 1.05d - позволяет программировать процессор PIC внутри мультисим карты и внешний EEPROM 24C64 внутри мультисим карты (Smartcard Wisard). Программа работает под WINDOWS 95, 98, 2000, XP. Для установки нажмите кнопку [F3] "Hardware settings", выберите интерфейс JDM Programmer, номер COM port, который Вы используете и прямой доступ к портам. При необходимости установите: Select Polarity of the Control lines: Invert Data Out - OFF, Invert Data In - OFF, Invert Clock - OFF, Invert MCLR – OFF.
     Для установки режима Sim Reader выберите Settings / Option / Smartcard. Далее необходимо выбрать частоту 3.58MHz, тип PIC процессора и номер COM порта, который используется. Если установлена Windows 2000/XP, то включить NT/2000/XP драйвер и приоритет работы в реальном времени.

  • CHIP-CAT v2.3 - позволяет программировать PIC processor и external EEPROM 24C16 внутри мультисим карты. При установке выберите CLOCK 3.5 MHz и номер COM port, который используете.
  • JGPROG-PAP by Jg2000 - позволяет программировать PIC processor и external EEPROM 24C16 внутри мультисим карты. При установке выберите AutoMode JGPAP2 OFF и номер COM port, который используете. Так же для Windows 98 нажмите кнопочку Default WIN 9x, а для остальных - кнопку Default WIN NT.


Как записать свою сим карту в мультисим карту

Вам необходимо узнать коды IMSI и Ki Вашей сим карты, которую Вы собираетесь копировать. IMSI и Ki коды - это основные коды, которые идентифицируют сим карту у Вашего оператора сотовой связи, эти коды зашифрованы на вашей оригинальной сим карте.

Прочесть IMSI и KI коды с сим карты можно следующими программами:

- WoronScan 1.09, Cardinal, Sim_scan by Dejan ver. 2.01, SIM BackUP (режим Sim Reader программатора).

Записать IMSI и KI коды на мультисим карту можно следующими программами:

- Sim-Emu 6.01 Configurator v2.1, Sim_scan by Dejan ver. 2.01, SIM BackUP (режим Sim Reader программатора).

- WINphoenix, IC-Prog 1.05 или PonyProg 2000 (режимы Sim Reader и Program Pic программатора)



Запрограммировать PIC внутри мультисим карты можно следующими программами:

IC-Prog 1.05d, JGPROG-PAP by Jg2000 или PonyProg 2000 (режим Program Pic программатора).

www.ikpult.ru

Пример записи новой прошивки Sim Emu 6.01s на мультисим карту

Для записи новой прошивки на мультисим карту перемычки в Программаторе Sim-card reader/writer нужно переставить в следующее положение (режим JDM):

Sim Clock - в положение Program Pic.

Sim Reset - в положение Program Pic.

Sim Data - в положение Program Pic.

После этого запускаем программу IC-Prog 1.05d из папки " Programmer". Если Вы собираетесь прошивать Silver карту, то в программе выбираете м\с PIC 16F877. Затем заходите в Опции/СмартКарта и выбираете СОМ порт, к которому подключен программатор. Выставляете устройство 16F84 и тактовую частоту 3.58 MHz. Программа готова к работе.

Открываем файл с прошивкой Flash например 140_20_2Flash_SE6.01s.hex  и нажимаем кнопку “Программировать микросхему” или  “F5”.

Затем переводите программатор в режим Phoenix:

Sim Clock - в положение 3.579 MHz.

Sim Reset - в положение High Reset.

Sim Data - в положение Sim Reader.

Программируем внешний EEPROM:

Выбираете м\с 24С64 если у Вас Silver карта и выбираем пунк СмартКарта(Phoenix) в Настройках. Далее открываем файл с прошивкой EEPROM например 140_20_2EE_SE6.01s.hex  и нажимаем кнопку “Программировать микросхему” или  “F5”.

Все, поздравляем, мультисим карта Silver записана и готова к работе!

Примечание: все необходимые программы и сами прошивки для копирования сим карт поставляются на CD диске вместе с комплектом.

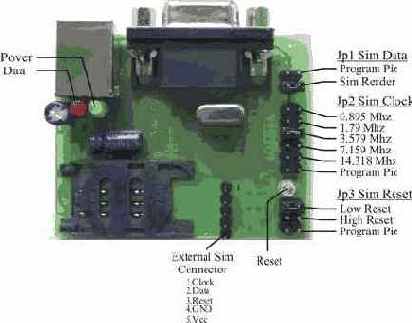

Назначение перемычек на плате:
