Программатор JTAG для MSP430



и внутрисхемной отладки устройств на


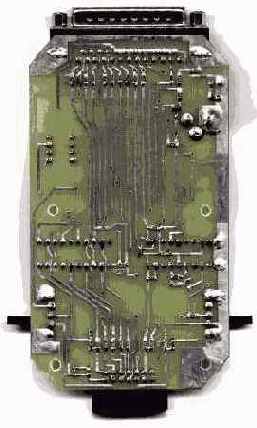

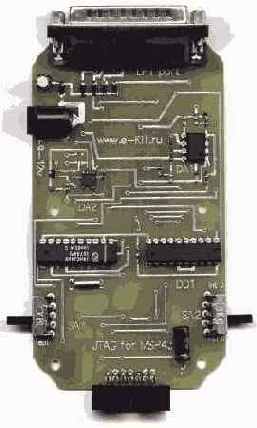

      Программатор предназначен для программирования и внутрисхемной отладки устройств на основе flash-микроконтроллеров серии MSP430 производства фирмы Texas Instruments. Программатор подключается к параллельному порту компьютера и работает в среде разработки IAR Embedded Workbench for MSP430, бесплатной ограниченной версии IAR KickStart software, а также в бесплатной среде GCC. Все эти инструменты доступны в Интернете по следующим адресам:

http://iar.com - IAR Embedded Workbench (пакет платный, доступна полнофункциональная версия с временным ограничением 30 дней);

http://ti.com/sc/msp430 - IAR KickStart software;

http://mspgcc.sourceforge.net - GCC

Для подключения программатора к микроконтроллеру через JTAG-интерфейс используется 14-выводной разъем (IDC-14), рекомендованный фирмой Texas Instruments. На рисунке приведена цоколевка разъема, вид на вилку со стороны контактов (или на розетку со стороны пайки).



Программатор не требуют внешнего питания, достаточно подключения к LPT-порту компьютера. Однако, если это необходимо, можно подключить внешний блок питания (в комплект поставки не входит), от которого будет запитан программатор. Для выбора способа питания служит переключатель на правой стенке корпуса программатора. Некоторые из микроконтроллеров MSP430 имеют вывод TEST, на который при программировании и отладке должно подаваться напряжение питания (Vpp). На левой стороне программатора расположен переключатель "Test", который для работы с такими микроконтроллерами должен быть включен в положение "1".

Принципиальная схема программатора
