ИЗМЕРИТЕЛЬ ЕМКОСТИ

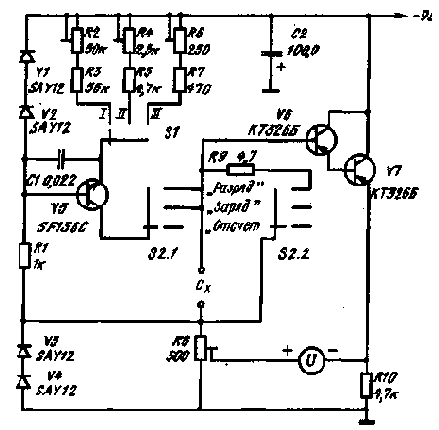

Электролитические конденсаторы из-за понижения емкости или значительного тока утечки нередко являются причиной неисправности радиоаппаратуры. Электронный тестер, схема которого приведена на рисунке, позволяет определить целесообразность дальнейшего использования конденсатора, явившегося предположительно причиной неисправности. Совместно с многопредельным авометром (на пределе 5 В) или отдельной измерительной головкой (100 мкА), тестером, можно измерять емкости от 10 мкф до 10 000 мкф, а также качественно определить степень утечки конденсаторов.
В основе работы тестера лежит принцип контроля остаточного заряда на полюсах конденсатора, который был заряжен током определенной величины в течение определенного времени. Например, емкость 1 Ф. получавшая заряд током 1 А в течение 1 с, будет иметь разность потенциалов на обкладках, равную 1 В. Практически постоянный ток заряда испытуемого конденсатора С обеспечивается генератором тока, собранным на транзисторе V5. На первом диапазоне емкости можно измерять до 100 мкф (ток заряда конденсатора 10 мкА), на втором - до 1000 мкф (100 мкА) и на третьем - до 10 000 мкф (1мА). Время заряда Сx выбрано равным 5 с и отсчитывается либо автоматически с помощью реле времени либо по секундомеру.
Перед началом измерения в положении переключателя S2 "Разряд" потенциометром R8 устанавливают баланс моста, образованного базово-эмиттерными переходами транзисторов V6 и V7, резисторами R8, R9, R10 и диодами V3. V4 , используемыми в качестве низковольтного источника опорного напряжения. Затем переключателем S1 выбирают ожидаемый диапазон измерения емкости. Если конденсатор не маркирован или потерял часть емкости, измерения начинают в первом диапазоне. Переключатель рода работ S2 перед измерением устанавливают в положение ".Разряд", в этом случае подключаемая емкость Сх тотчас разряжается через резистор R9. В положении "Заряд" переключатель S2 удерживают в течение 5 с, а затем переводят в положение "Отсчет" и немедленно производят отсчет результата измерения. Значение емкости (в мкф) обратно пропорционально нанесенным на шкалу прибора делениям напряжения (В) и определяется по формуле С= A/U, где А - постоянная, равная 50, 500, 5000 соответственно для первого, второго и третьего диапазонов измерения. Если конденсатор неисправен и обладает большим током утечки, стрелка измерительного прибора быстро вернется на нулевую отметку шкалы. Величина тока утечки при этом не определяется.
Налаживание тестера несложно и сводится в основном к установке потенциометрами R2, R4, R6 указанных ранее токов заряда по включенному в клеммы Сx микроамперметру.
"Radio, fernsehen, etektronik" (ГДР). 1978, N 2
Примечание. В измерителе емкости можно применить диоды КД202Б и транзистор КТ340В. Последовательно с микроамперметром следует включить добавочный резистор для получения диапазона 5 В на всю шкалу или использовать авометр, включенный на соответствующий предел измерения.
